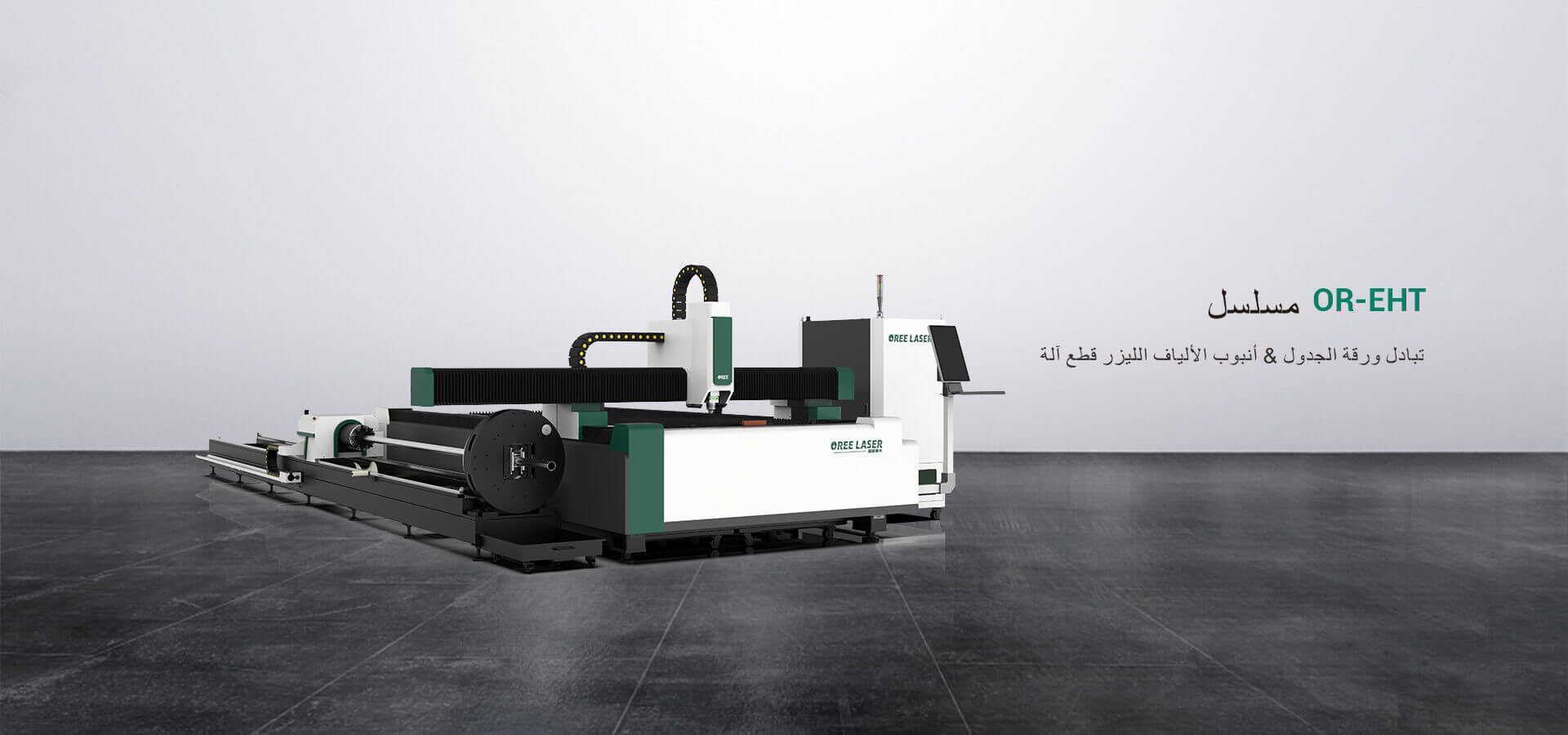

آلة القطع بألياف الليزر OR-EHT
لا تدرك آلة القطع بالليزر الليفي لطاولة التبادل والأنابيب قطع شكلين مختلفين من المواد على نفس أداة الآلة فحسب ، بل توفر أيضًا أكثر من 50 ٪ من المساحة والتكلفة مع منصة التبادل.
آلة القطع بليزر الألياف هذه تتبنى سريرًا من الحديد الزهر ، ونظام محرك رف وترس ، ونظام CNC للقطع الاحترافي ، بحيث يكون سهل الاستخدام وبسيط التشغيل والصيانة.
في نفس الوقت ، تضمن عملية التجميع الصارمة التشغيل المستقر للآلة بدقة عالية.
إنه اختيار جيد للمستخدمين الذين يرغبون في الحصول على معالجة اقتصادية للوحة أو الأنابيب.

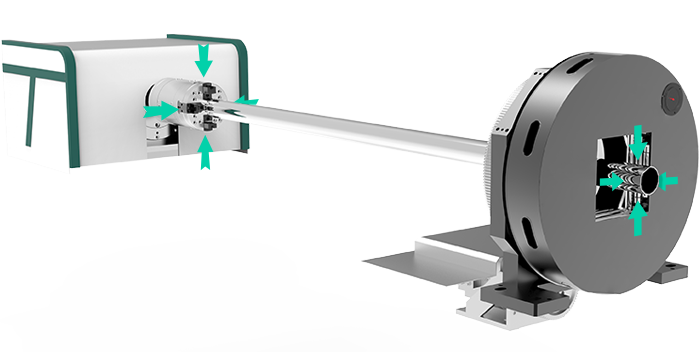

آلة قطع ألياف الألواح والأنبوب تحقق قطع شكلين مختلفين من المواد على نفس أداة الآلة.
نموذج | OR-EH 3015T?> |
نطاق المعالجة | 3050*1530mm |
قوة الليزر | 1000w~6000w |
السرعة القصوى | 140m/min |
آلة القطع بألياف الليزر OR-EHT
مجهزة بمسار فولاذي سداسي الجوانب ، يتم ترصيع البكرة والمسار بشكل وثيق ، وتعمل البكرة المدمجة بسلاسة. الأسرع يمكنه تحقيق تبادل كامل لـ 10S.

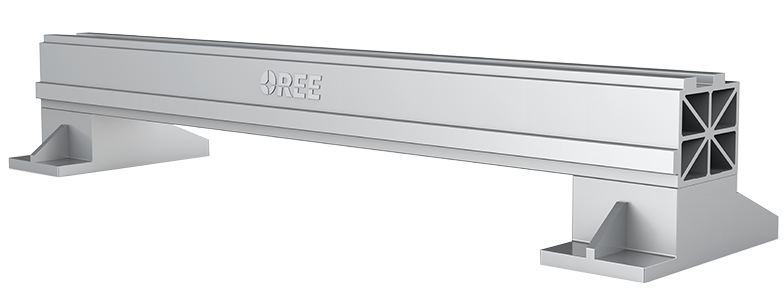

تتم معالجة الحزمة بأكملها بواسطة عملية المعالجة الحرارية T6 لجعل الشعاع يحصل على أعلى قوة. تعمل معالجة المحلول على تحسين قوة الشعاع ومرونته وتحسين وزنه وتقليله وتسريع الحركة
عملية القفز ثلاثي الأبعاد XYZ سريعة ومرنة بدون تصادم ، وتقلل ميزة تحديد الحافة التلقائية من الأخطاء. لا حاجة للتركيز يدويا. تصميم الوحدة بسيط ، والهيكل الداخلي مغلق تمامًا وخالي من التلوث.

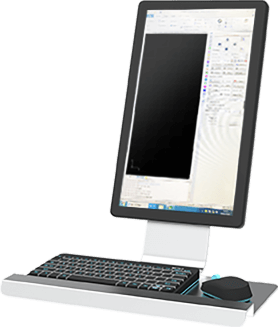

برنامج قطع الطائرة CypCut عبارة عن مجموعة من البرامج المطورة خصيصًا للتخصيص العميق لصناعة القطع بالليزر ، سهلة الاستخدام ، غنية بالوظائف ، ومناسبة لمختلف
مناسبات المعالجة.
يمكن ضبط وقت وتواتر التزييت من خلال نظام التحكم المركزي ، والتشحيم الشامل متعدد النقاط لقضبان التوجيه ، والمنزلقات ، والبراغي ، والرفوف ، وما إلى ذلك ، والعودة التلقائية وتجميع نفايات سائل التشحيم.

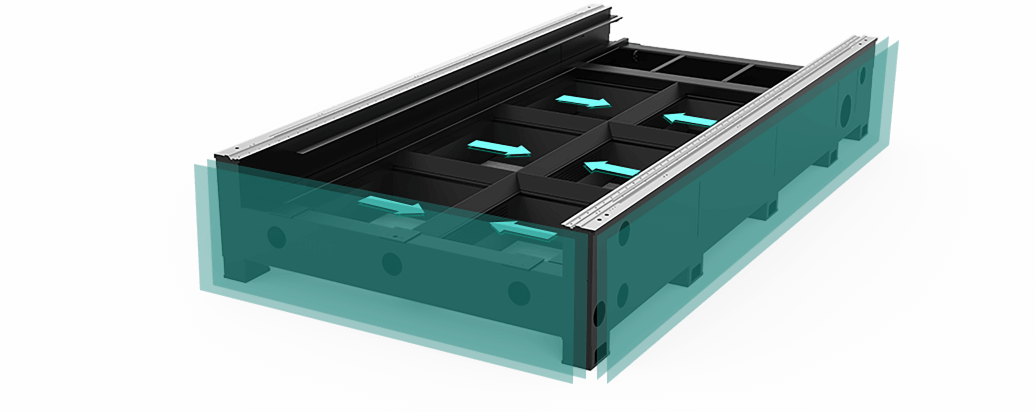

إن الصفيحة الفولاذية المتجانسة ذات السماكة الفائقة بسمك 12 مم يتم تفريغها بالليزر ، ويتم تحسين هيكل السرير من خلال
تحليل العناصر المحدودة ، ويتم استخدام طريقة لحام الأخدود لتحقيق مفاصل تناكبية متساوية القوة لضمان الخصائص
الميكانيكية الممتازة للسرير. بعد التلدين بالإجهاد ومعالجة الشيخوخة الطبيعية للتخلص من الإجهاد الداخلي ، والحفاظ على
الاستقرار العالي للغاية ودقة القطع للسرير
الحد الأقصى للحمل لكل متر مربع لمنصة التشغيل هو 200 كلغ
تقاوم بفعالية القصور الذاتي الهائل الناتج عن التبديل عالي التردد وعالي السرعة ، مما يجعل السرير أكثر استقرارًا
تشوه سطح تثبيت السكك الحديدية صغير للغاية ، بشكل عام حوالي 0.02 مم / م( يقرأعلى النحو التالي: 0.02 مم لكل متر)
OR-EH 3015T | |
---|---|
نطاق المعالجة | 3050*1530mm |
كرر دقة إعادة التموضع | ±0.03mm |
دقة الوضعية | ±0.02mm |
السرعة القصوى | 140m/min |
طاقة الليزر | 1000w~6000w |
جدول العمل | طاولة بليد |
أقصى تسارع | 1.5G |
نظام مساعدة التحميل التلقائي control التحكم في البرامج ، التحميل المريح ، بسيط وسريع.
المزيد من التفاصيلتحكم لاسلكي ، مريح وأكثر كفاءة ، يمكن لجهاز كمبيوتر واحد التحكم في العديد من الأجهزة في وقت واحد.
المزيد من التفاصيلخزان عودة الزيت المعد خصيصًا ، والذي يمكنه إعادة تدوير زيت نفايات التشحيم والتخلص منه مركزيًا يضمن التصميم المتوافق مع البشر نظافة جسم الجهاز
المزيد من التفاصيلخزانة توزيع الطاقة عبارة عن خزانة تحكم كهربائية تزود الجهاز بالطاقة. عادة ، سيظهر في نظام خزانة التوزيع ، ويتم نقل الطاقة إلى وحدة الطاقة أو معدات الطاقة. خزانة التحكم الكهربائية مجهزة أيضًا بمركز تحكم كهربائي. الوظيفة الرئيسية هي بدء وإيقاف التحكم في المحرك. بالإضافة إلى ذلك ، يمكنه أيضًا التحكم في موضع وسرعة تشغيل المحرك. عندما يفشل المحرك ، يكون اكتشاف العطل وتشخيصه مريحًا وسريعًا. الخزانة التي تقسم الطاقة الكهربائية إلى وظائف مختلفة وتحققها دوائر مختلفة تسمى خزانة توزيع الطاقة.
تعمل النظارات الواقية من الليزر على منع أو تقليل تلف الليزر للعين البشرية.
يعمل نظام عادم تنقية الدخان على إزالة الغبار والغاز المتولدين أثناء المعالجة بالليزر ، كما يقوم بتصفية الرائحة من خلال مرشح الكربون المنشط لضمان أن معدات الليزر الخاصة بك آمنة ونظيفة.
يمكن تغيير قوة كل ليزر وفقًا لمتطلبات القطع المحددة. بهذه الطريقة ، يمكن لآلة واحدة أن تلبي مجموعة متنوعة من متطلبات القطع وتحقق تأثير متعدد الأغراض.
